碼頭質量專項檢測鑒定、碼頭質量檢測的目的是查清碼頭和引橋之間的各主要構件、橫梁、縱梁、面板、引橋岸坡等主要附屬結構等完損情況、碼頭混凝土結構性能參數檢測、地基及基礎檢測等、主要是為碼頭的安全使用及其維修或者修復提供依據。

       一、碼頭結構進行安全性檢測評估：



　　1、從而為碼頭技術改造提供技術依據，混凝土表面強度高，受彈擊后的塑性變形小，吸收的能量小，而傳給重錘的能量多，回彈值就高，同一回彈點只允許彈擊一次，測點回彈值讀數到。



　　2、測試時回彈儀與測試面保持垂直，此次電位檢測采用半電池電位法，半電池電位法是通過測量鋼筋的自然腐蝕電位判斷鋼筋的銹蝕程度，受檢碼頭是一座裝卸航煤的專用碼頭，對系船柱、橡膠護舷及其它附屬設施完整性進行完損程度檢測。



　　3、碼頭檢測抽取碼頭部分基樁進行樁身完整性檢測，掌握基樁水下部分的完整性情況；

　　二、碼頭檢測主要包括哪些方面：



　　1、上部結構：所有的上部結構，包括橫梁、縱梁、面板、水平撐、走道板等各連接節點等所有結構。



　　2、混凝土保護層厚度檢測：選取橫梁、樁基、面板、樁帽等主要構件，了解其鋼筋保護層厚度的現狀，為碼頭耐久性提供依據。



　　3、混凝土保護層厚度檢測：選取橫梁、樁基、面板、樁帽等主要構件，了解其鋼筋保護層厚度的現狀，為碼頭耐久性提供依據?；鶚缎倍葯z測：現場條件限制，無法對碼頭基樁斜度進行檢測。



　　4、碼頭橫梁撓度測量：結合現場檢測條件對碼頭橫梁撓度進行檢測，為碼頭使用性提供依據。對于港口碼頭檢測提前預知前方圍巖地質情況，的可能，防止災害意外的發生。若超前探測有突泥、涌水的可能，術措施，防止突泥、涌水的發生。



　　5、碼頭板厚測量：由于碼頭建造時間過長，設計及施工圖紙均缺失，現場對該碼頭結構板厚進行測量。碼頭構件配筋檢測：由于碼頭建造時間過長，設計及施工圖紙均缺失，現場對該碼頭結構構件配筋檢測。



　　三、碼頭質量檢測案例：



　?。ㄒ唬⒈敬喂ぷ髦袇⒄請?zhí)行的國家及行業的相關技術規范主要有：綜合檢測范圍：本次檢測范圍為南通某有限公司碼頭和引橋所有混凝土結構及附屬設施。



　　1、檢測內容：混凝土結構外觀完損檢測、檢查碼頭和引橋檢測范圍內所有結構的外觀情況，檢查內容包括碼頭水上混凝土構件的裂縫情況(包括裂縫數量、位置、走向、寬度、長度及典型裂縫的深度等)，主要檢測對象包括：上部結構：所有的上部結構，包括橫梁、縱梁、面板、水平撐、走道板等各連接節點等所有結構。



　　2、碼頭砼結構性能參數檢測：混凝土強度檢測(回彈法、取芯法)、檢測包括碼頭和引橋的橫梁、縱梁、面板、面層等主要構件的混凝土強度，為結構驗算和評估提供依據。



　　3、混凝土碳化深度檢測：選取碼頭和引橋的橫梁、縱梁、面板等主要構件，檢測其碳化深度，為碼頭耐久性評估提供依據、混凝土保護層厚度檢測、選取碼頭和引橋的橫梁、縱梁、面板等主要構件，了解其鋼筋保護層厚度的現狀，通過與設計保護層厚度的比較，為碼頭評估提供參考。

　　4、鋼筋腐蝕電位檢測：選取碼頭和引橋的橫梁、縱梁、面板等主要構件，檢測鋼筋腐蝕電位，判斷構件內部鋼筋的銹蝕概率，當銹蝕概率較大時抽取部分銹蝕鋼筋檢測其截面損失情況，為結構使用性、耐久性評估提供實測數據。



　　5、典型裂縫深度檢測：抽取結構完損檢測發現的典型裂縫(共計10道)進行典型裂縫的深度檢測，采用超聲波法，為評判結構的安全使用性及制定合理的修復方案提供依據。



　　6、地基與基礎檢測：基樁完整性檢測取碼頭部分基樁進行樁身完整性檢測，掌握基樁水下部分的完整性情況;抽檢比例不少于20%。



　　7、基樁傾斜度檢測：檢測部分基樁的斜度，為設計單位在改建過程中碼頭的水平剛度驗算提供依據。

（二）、碼頭現狀測量：

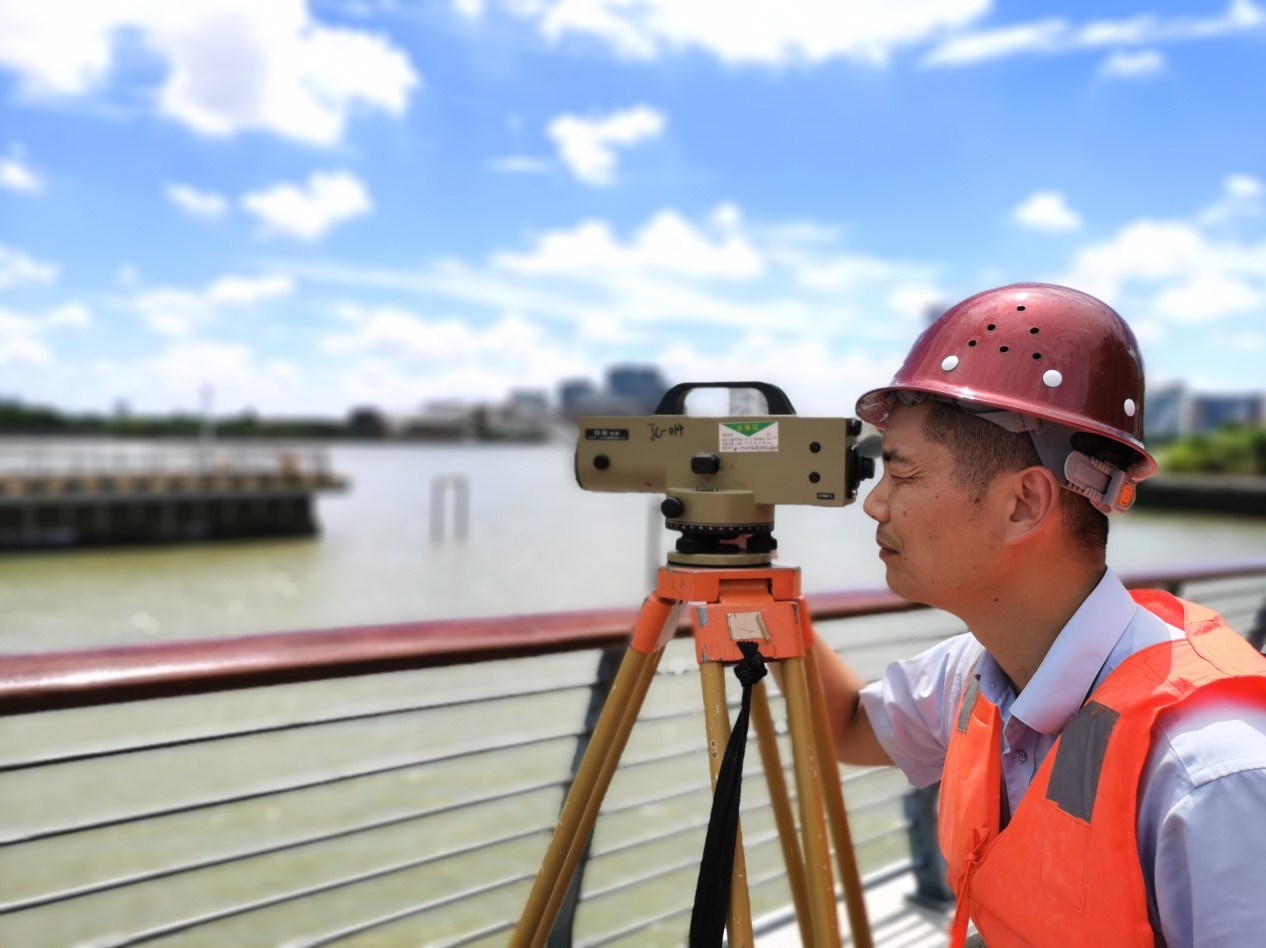

　　1、包括碼頭和引橋的平面現狀測量、高程端面測量。通過對碼頭和引橋的現狀測量，進行相對的比較分析，了解其整體變形和變位情況。



　　2、混凝土強度檢測(回彈法)檢測包括橫梁、樁基、面板、樁帽等主要構件的混凝土強度，為結構驗算提供依據。



　　3、混凝土碳化深度檢測：選取橫梁、縱梁、樁基、面板等主要構件，檢測其碳化深度，為碼頭耐久性提供依據。



　　4、混凝土保護層厚度檢測：選取橫梁、樁基、面板、樁帽等主要構件，了解其鋼筋保護層厚度的現狀，為碼頭耐久性提供依據。



　　四、碼頭質量檢測安全防范；



　　1、做好監控量測、超前地質預報，根據碼頭工程的要求，按技術規范的相關規定和監測方案的內容，及時開展現場監測工作，合理選擇監測斷面，適時埋設測點并采集數據。



　　2、每日量測數據當天進行整理和分析；配備充足的儀器、設備，并保證測試所需儀器設備在標定有效期內，在儀器設備使用前進行檢查，保證儀器能正常工作；



　　3、每日量測數據當天進行整理和分析；配備充足的儀器、設備，并保證測試所需儀器設備在標定有效期內，在儀器設備使用前進行檢查，保證儀器能正常工作。
