混凝土結(jié)構(gòu)常見裂縫產(chǎn)生的原因及其分布。形態(tài)特征，是根據(jù)工程實(shí)踐經(jīng)驗(yàn)及裂縫調(diào)查統(tǒng)計(jì)結(jié)果所得，其中包括荷載作用下混凝土結(jié)構(gòu)的拉、壓、彎、剪裂縫，外加變形或約束變形作用下、施工因素引起的結(jié)構(gòu)裂縫。

通過對(duì)以上裂縫的歸納匯總，使得檢測人員能夠根據(jù)裂縫的表面形態(tài)確定裂縫所屬類型，弄清裂縫成因、性質(zhì)和危害，為裂縫的處理提供依據(jù)。各類型裂縫有如下特征：



微裂縫：非常細(xì)微和短的裂縫，一部分在砂漿里，一部分在骨科和砂漿的界面上，通常只能用顯微鏡才能看見，這種裂縫由內(nèi)應(yīng)力或應(yīng)力流的轉(zhuǎn)向產(chǎn)生，需要用高靈敏度的超聲檢查，特別是沿混凝土澆筑方向的微裂縫會(huì)降低抗拉強(qiáng)度和增大抗拉強(qiáng)度的離散性。



貫穿裂縫：指貫穿構(gòu)件整個(gè)橫截面的裂縫，由軸心受拉或小偏心受拉形成。



彎曲裂縫：這種裂縫始于受彎構(gòu)件的受拉邊緣，常止于中和軸一下。



中間裂縫和粘結(jié)裂縫：在通過配筋區(qū)的貫穿性裂縫之間，有時(shí)形成很小的中間裂縫，此種裂縫大部分只達(dá)到外層鋼筋處，并可由早期的表面裂縫或小的內(nèi)部粘結(jié)裂縫引起。



剪切裂縫：此種裂縫是由剪力或扭矩引起的斜向主拉應(yīng)力造成，且與鋼筋軸線成一定的夾角，由剪力引起的剪切裂縫，可由彎曲裂縫演變而成，或者在梁腹中開始。



沿鋼筋的縱向裂縫：新澆筑混凝土凝固下沉受阻時(shí)產(chǎn)生，或者鋼筋腐蝕時(shí)體積膨脹產(chǎn)生，有時(shí)也由高的粘結(jié)應(yīng)力造成的橫向拉力所致，這種裂縫可能延伸到表面，在鋼筋間距密時(shí)與表面平行，并使混凝土保護(hù)層呈殼狀剝落；在預(yù)應(yīng)力結(jié)構(gòu)中，如果混凝土保護(hù)層太薄或縱向壓力太大，縱向裂縫就會(huì)沿著套管中大的預(yù)應(yīng)力鋼筋絲束產(chǎn)生，如果灌入砂漿太稀，在套管中存在過多的水而且凍結(jié)，也會(huì)縱向裂縫。

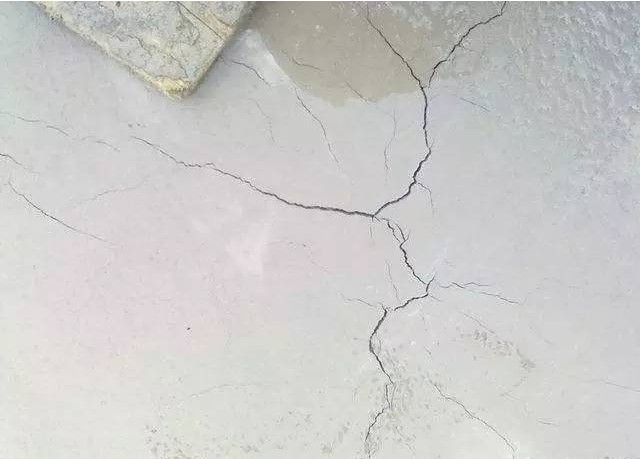

表面裂縫和網(wǎng)狀裂縫：這種裂縫是由不均勻收縮、碳酸鹽或溫差引起的內(nèi)應(yīng)力造成，如果以拉應(yīng)力方向?yàn)橹鳎朔N裂縫則網(wǎng)狀裂縫可在任意方向形成，如果以拉應(yīng)力方向?yàn)橹鳎朔N裂縫則平行分布，這類裂縫不深，大部分為幾毫米至十幾毫米，當(dāng)溫度和收縮差逐漸減小時(shí)，這種裂縫會(huì)自動(dòng)閉合。



在實(shí)際檢測中，在了解裂縫主要特征時(shí)，尤其對(duì)于荷載裂縫，還應(yīng)注重分布檢測結(jié)構(gòu)構(gòu)件的受力狀態(tài)，具有延性破壞的鋼筋混凝土結(jié)構(gòu)構(gòu)件，裂縫出現(xiàn)時(shí)的承載力與極限承載力之間，具有程度上的不同，如有的低到極限承載力的60%，有的高達(dá)極限承載力的90%。這對(duì)檢測判斷裂縫的嚴(yán)重程度和選擇裂縫處理方法，亦是十分重要的。
