芯片檢測是半導體制造和使用過程中非常關鍵的一個環節，下面為你詳細介紹：

　　一、芯片檢測的主要方法

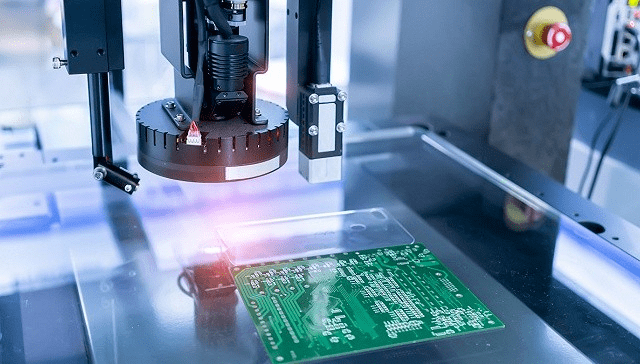

　　1、光學檢測

　　原理：利用光學顯微鏡、掃描電子顯微鏡（SEM）等設備對芯片的表面結構和圖案進行觀察。光學顯微鏡可以提供芯片表面的宏觀圖像，能夠檢測出較大的缺陷，如芯片表面的劃痕、裂紋、顆粒污染物等。掃描電子顯微鏡則具有更高的分辨率，它通過發射電子束掃描芯片表面，然后收集反射的電子信號來生成圖像，能夠觀察到芯片微觀結構中的缺陷，如晶體管的微觀結構損壞、金屬連線的斷裂等。

　　應用場景：在芯片制造的各個階段都有應用。在晶圓制造完成后，首先可以使用光學檢測來檢查晶圓表面是否有明顯的缺陷。在芯片封裝之前，也可以用掃描電子顯微鏡來檢查芯片內部電路的微觀結構是否完整。

　　2、電學檢測

　　原理：通過向芯片施加電信號并測量其響應來檢測芯片的電學性能。其中包括直流參數測試（如測量芯片引腳之間的電阻、電壓等參數）和交流參數測試（如測試芯片的頻率響應、信號傳輸延遲等）。例如，在測試芯片的輸入/輸出引腳之間的電阻時，可以通過向引腳施加一定的直流電壓，然后測量電流，根據歐姆定律計算出電阻值，以此來判斷芯片內部的電路連接是否正常。

　　應用場景：主要用于芯片封裝完成后，對整個芯片的電學性能進行全面測試。對于數字芯片，可以測試其邏輯功能是否正確，對于模擬芯片，可以測試其模擬信號處理能力，如放大器的增益、濾波器的頻率特性等。

　　3、X射線檢測

　　原理：X射線具有較強的穿透能力，可以穿透芯片的封裝材料，顯示芯片內部的結構。通過檢測X射線在芯片內部的衰減和散射情況，可以發現芯片內部的隱藏缺陷，如芯片內部的金屬連線短路、芯片封裝過程中產生的氣泡等。

　　應用場景：適用于檢測芯片封裝后的內部缺陷。當懷疑芯片在封裝過程中出現問題，如封裝材料與芯片之間的貼合不良，或者芯片內部的金屬結構出現異常時，可以使用X射線檢測來發現這些問題。

　　二、芯片檢測的流程

　　1、晶圓級檢測（WAT-Wafer Acceptance Test）

　　這是芯片檢測的第一個階段，在晶圓制造完成后進行。主要檢測晶圓上每個芯片的基本電學性能，如晶體管的閾值電壓、漏電流等參數。通過使用專門的晶圓測試設備，在晶圓上的芯片還未切割封裝之前進行測試。測試的探針會與晶圓上芯片的引腳或測試點接觸，施加電信號并測量響應。根據測試結果，可以在芯片封裝之前就篩選出大部分有明顯電學缺陷的芯片，減少后續封裝成本。

　　2、芯片封裝后檢測（CP-Chip Probing和FT-Final Test）

　　CP（Chip Probing）：在芯片封裝之前，對芯片進行初步的電學性能測試，主要是測試芯片的基本功能和部分電學參數。這個階段的測試精度相對較低，主要目的是在封裝之前進一步篩選出有問題的芯片。

　　FT（Final Test）：在芯片封裝完成后，進行最終的全面測試。包括對芯片的所有功能、性能指標進行檢測，如功能測試（驗證芯片是否能夠按照設計要求完成各種功能）、可靠性測試（模擬芯片在實際使用環境中的長期工作情況，如高溫、高濕度、高頻率工作等條件下的性能）等。
