社會經濟發展的需要，人類建設了許許多多橋梁工程。雖然橋梁建設的技術有很大發展，橋梁質量有很大提高，但它存在變形性問題（包括外在的地震、山體滑坡等），還有荷載的長期性、疲勞性與其它因素的耦合作用都會使橋梁產生安全隱患。因此，對橋梁進行變形性等方面監測，可以安全診斷橋梁結構的穩定性，及時發現問題，并依此可以對變形等情況進行事先預報。

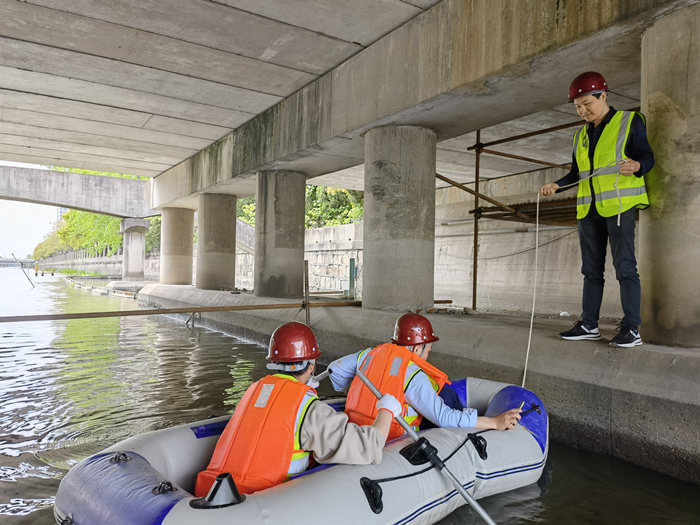

首先，監測橋梁所處環境條件，以及檢測局部損傷。監測所處環境的溫度、濕度、酸堿度、風荷載、地震發生情況和日交通流量情況。它們會影響橋梁應力，產生位移和腐蝕等。檢測局部損傷同樣包括檢測橋梁的裂紋、應力（索力）和變質等。其次，監測橋梁本身的整體性能。這包括位移監測、撓度監測、結構靜力和動力的監測、結構材質監測、結構振動監測以及裂縫監測。再次，對橋梁關鍵部位的重點監測。某些部分對橋梁正常運行具有至關重要的作用，因此要重點監測。如橋梁的拉索（纜索）或吊桿。最后，對橋梁監測狀態進行判斷。

上世紀80年代以前，橋梁監測主要是采用常規地面測量技術。早期的常規測量一般是用濕度計測量周圍環境的濕度，PH值傳感器測量橋梁周圍水體中的酸堿度，地震儀記錄地震情況，統計橋梁日交通流量以推算交通荷載。后來發展為采用測距儀、經緯儀、水準儀、全站儀等常規測量設備測量定點位的變形值。這些可以提供橋梁整體的變形狀態，能滿足測量精度要求，適應不同的監測環境。

但是不足之處是現場工作量大，布點會受橋梁地形條件影響。這一時期，也出現了少數特殊測量手段，如應變測量、準直測量和傾斜測量。這些測量手段具有過程簡單、可測量?jī)?nèi)部的變形和自動化測量等優點，但缺點是只能得到局部和相對的變形信息。

橋梁監測技術現代與傳統有什么區別，運用了哪些新技術？

計算機、無線電技術和空間技術等的快速發展，促使橋梁測量和監測技術也不斷發展。

GPS橋梁位移監測。它是利用導航衛星獲得相位差分（RTK），實時測量橋梁位移。這一橋梁位移監測系統包括接收衛星差分信息的GPS基準站、可實時差分后測得站點三維空間坐標的GPS監測站和通信系統。然后由監控中心進行橋梁位移計算。

        GPS橋梁位移監測系統測量自動化程度高，受大氣、天氣因素影響較小，GPS 定位速度快、精度高。

GPS法。類似GPS橋梁位移監測，這時只是通過GPS差分定位待測點的坐標計算撓度。系統也是由基準站、監測站和通信系統組成，同時選取多顆衛星作為測量基準，以提高監測效率。

傾角儀法。在橋面縱向上不同的被測點，安裝可以根據電壓和測量物傾斜角度的比例關系來測量角度的傾角儀，測得不同點的傾斜角度，再用擬合撓度曲線積分和最小二乘法求出不同點的撓度值。

激光圖像撓度測量方法。監測系統采用由固定于橋體的光源發出激光束到標靶，再用面陣CCD成像，圖像采集卡采集圖像，并將數據傳送到計算機進行圖像處理和計算，也就是通過CCD傳感器之間的不同比例關系得出橋梁撓度值。

采用紅外熱像儀檢測技術或神經脈絡仿生裂紋監測方法對橋梁裂紋檢測。紅外熱像儀把紅外輻射轉變?yōu)榭梢?jiàn)的熱圖像，然后對其特征分析，得出目標表面溫度分布。當橋梁有裂紋或損傷時，發出的紅外線不同于周圍的紅外線，通過熱圖像可以知道橋梁縫隙和損傷部位。神經脈絡仿生裂紋監測方法是在橋梁的某部位貼上一張導線網，當裂紋發生時，通過中間處理器判斷和確定裂紋的位置和長度。

采用電測法或磁通量傳感器方法檢測橋梁結構應變。電測法是通過檢測傳感器中不斷改變的振動頻率，來分析局部的應力變化。磁通量傳感器方法是根據鐵磁材料的導磁性能大小與應變力、溫度的關系，得到磁導率變化情況，以此測定橋梁結構的應變力。

采用超聲波檢測技術、雷達檢測技術對橋梁局部變質的檢測。超聲波是一種波，服從波的傳輸規律，在同一材料中直線行進，在不同材料的界面處發生反射，而且在堅硬材料中行進的速度快，在松軟材料中行進速度相對要慢。

因此測出介質材料體內波速，可知道材料強度及是否局部變質。雷達檢測技術是物體激振產生雷達波，以此發射高頻電磁波，這種電磁波在傳播過程中，也一樣會發生透射和反射。從而得到電磁波反射信號的相關數據，進行分析處理，可知結構內部的變質情況。

橋梁監測包括監測橋梁所處環境條件、檢測局部損傷和監測橋梁本身的整體性能等。傳統的橋梁監測技術包括測距儀、經緯儀、水準儀、全站儀等測量方法，但隨著計算機、無線電技術和空間技術等的快速發展，出現了許多先進的橋梁監測技術。如GPS法、激光圖像撓度測量方法、紅外熱像儀檢測技術、神經脈絡仿生裂紋監測方法、超聲波檢測技術和雷達檢測技術等等。
