在建筑領域中，常用的加固方法有很多，如：加大截面法、外包鋼加固法、粘鋼加固法、碳纖維加固法等，其中碳纖維加固修補結構技術是繼加大混凝土截面、粘鋼之后的又一種新型的結構加固技術。

　　碳纖維與傳統(tǒng)的加大混凝土截面或粘鋼混凝土補強相比，具有節(jié)省空間，施工簡便，不需要現場固定設施，施工質量易保證，基本不增加結構尺寸及自重，耐腐蝕、耐久性能好等特點。另外，采用該工法，可大大提高建筑物的使用壽命，降低加固成本。因此，碳素纖維作為劃時代的補強材料，而備受青睞和關注。

　　碳纖維加固的工藝原理是將抗拉強度極高的碳纖維用環(huán)氧樹脂預浸成為復合增強材料（單向連續(xù)纖維）；用環(huán)氧樹脂粘結劑沿受拉方向或垂直于裂縫方向粘貼在要補強的結構上，形成一個新的復合體，使增強粘貼材料與原有鋼筋混凝土共同受力增大結構的抗裂或抗剪能力，提高結構的強度、剛度、抗裂性和延伸性。碳纖維加固包括碳纖維布加固和碳纖維板加固兩種。

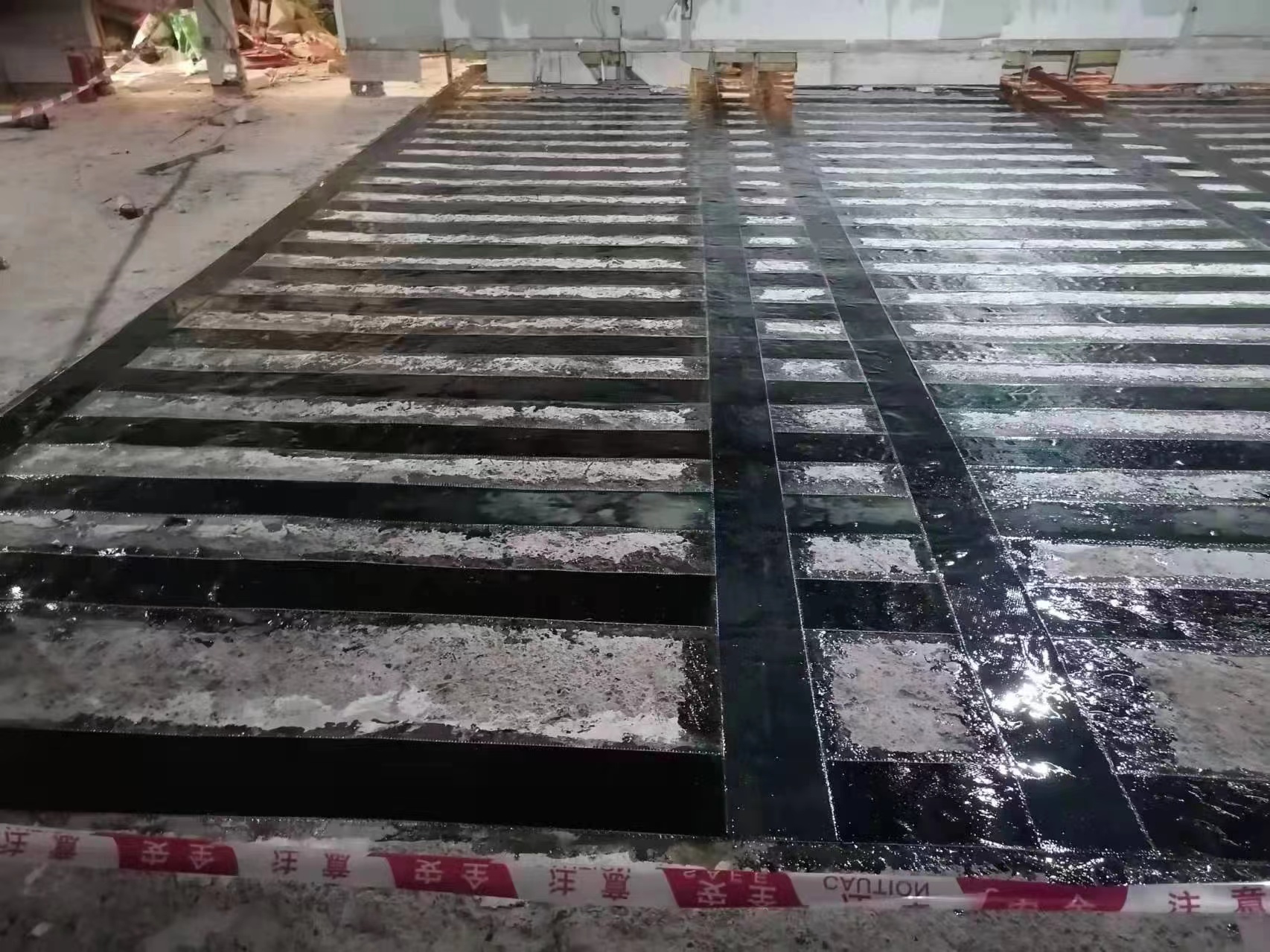

　　2022年4月18日，我和鄒瀟總從武漢一同開車前往湖南長沙，對湖南某大廈六層樓板進行加固后檢測，此次的檢測項目為碳纖維布加固后檢測。

　　1、試件制備

　?。?）表面處理：混凝土樓板表面清除污漬并保持干燥；

　?。?）切割預切縫：從清理干凈的表面向混凝土內部割預切縫，切入混凝土深度約10mm~15mm，縫寬約2mm，預切縫的形狀為邊長40mm的方形，切縫完畢后再次清理混凝土表面；

　?。?）粘貼鋼標準塊：用快固化、高強膠粘劑進行粘貼，粘貼后立即固定，7天的固化過程中不得受到任何擾動。

　　2、試驗步驟

　　試驗在布點日期起第8d進行，以均勻速率連續(xù)加荷，控制在1min~1.5min內破壞，記錄破壞荷載值，并觀測其破壞形式。

　　3、試驗結果

　　此次檢測的破壞形式為基材混凝土內聚破壞：即混凝土內部（本體）發(fā)生破壞且破壞面積占粘合面面積85%以上，為正常破壞。

　　湖南某大廈加固后檢測外業(yè)實施圓滿結束，打響了武漢公司在湖南地區(qū)加固后檢測的第一槍。
