淺談貫入法檢測砌筑砂漿強度的幾個問題

作者：鈞測檢測　發布日期：　瀏覽次數：

砌體砂漿的抗壓強度是影響砌體強度的重要因素。在建筑工程施工中，由于對砌體砂漿的質量不夠重視，建筑事故時有發生。因此，對砌體中的砂漿強度進行檢測已成為房屋檢測的必要程序。本文通過對不同貫入深度所對應的砂漿強度檢測做簡要探討。

貫入法檢測砌筑砂漿強度
在我國北方的大部分地區，磚混砌體結構是一種應用最為廣泛的建筑結構形式之一。磚砌體質量，尤其是砌體砂漿的抗壓強度是衡量砌體質量的重要參數之一。在建筑施工中，有些施工單位對結構設計、施工技術把關較為嚴格，但對砌體砂漿的施工質量不夠重視，甚至在施工中無砂漿配合比，不計量、不養護，致使砂漿強度的離散性很大。加之試塊沒有按標準方法成型、養護，經常發生砂漿抗壓強度達不到設計要求的質量事故。因此，在進行工程質量事故處理，以及對已有建筑物的鑒定等方面采用何種方法檢測砌體中灰縫砂漿的抗壓強度，是近幾年來全國各檢測、科研部門的重要課題之一。

一、砌體砂漿強度檢測發展
近年來，在建筑行業，在進行工程質量事故處理以及對已有建筑物的鑒定等方面需要對砂漿抗壓強度檢測的情況相當多。上個世紀末，基本上采用截取砌體進行抗壓強度的試驗，然后再根據砌體抗壓強度和砌墻磚的強度等級推算出砌體砂漿的抗壓強度。這種方法由于截取砌塊體積較大、自重較重，故給檢測工作帶來諸多不便。90年代以后，隨著檢測手段和檢測儀器的改進，砌體檢測方法也日益多樣化，概況起來主要有：
（1）沖擊法。依據物體破碎時所消耗的功與破碎過程中新產生表面積成正比的基本原理、由事先建立的單位功表面積增量和抗壓強度之間的經驗公式，求得砂漿或磚塊試樣的強度。
（2）回彈法。檢測磚塊和砂漿強度的基本原理與混凝土強度檢測的回彈法相同，只是采用專門的砂漿回彈儀，因為磚的表面硬度與強度有良好的相關性，所以，此法精度高，且簡單、適用。
（3）推出法。推出法又稱頂推法、剪法，具體稱單磚單剪法。即把一單磚的頂面、兩側面砂漿清除，只留底面，用特制的小千斤頂將其“頂出”，在極限狀態時，測得磚與砂漿的粘接抗剪強度，并根據抗剪強度與抗壓強度的關系，推出抗壓強度。
此外尚有筒壓法、點荷法等通過測定砂漿的強度來測定砌體強度的方法，都已進行了大量的研究，取得了一定成果。1998年，《貫入法檢測砌筑砂漿抗壓強度技術規程》頒布實施，實踐表明，采用貫入法對砂漿強度進行檢測是一種理想的方法。由于砌體中砂漿厚度很薄，原位檢測比較困難，而貫入法則可以避免上述不便。保證貫入法檢測混凝土強度精度的前提是較為精確的確定貫入深度與砌體砂漿的回歸方程。在工程質量檢測中，將測得的貫入深度通過測強曲線計算砂漿的抗壓強度。
國家水泥混合砂漿和水泥砂漿強度預測曲線可以對水泥混合砂漿和水泥砂漿強度進行預測，但由于其是在全國范圍試驗基礎上得出的，在各地應用時還具有一定的局限性。因此在具體的實施過程中還有很多值得特別注意的關鍵環節。

二、貫入儀的制造和校驗

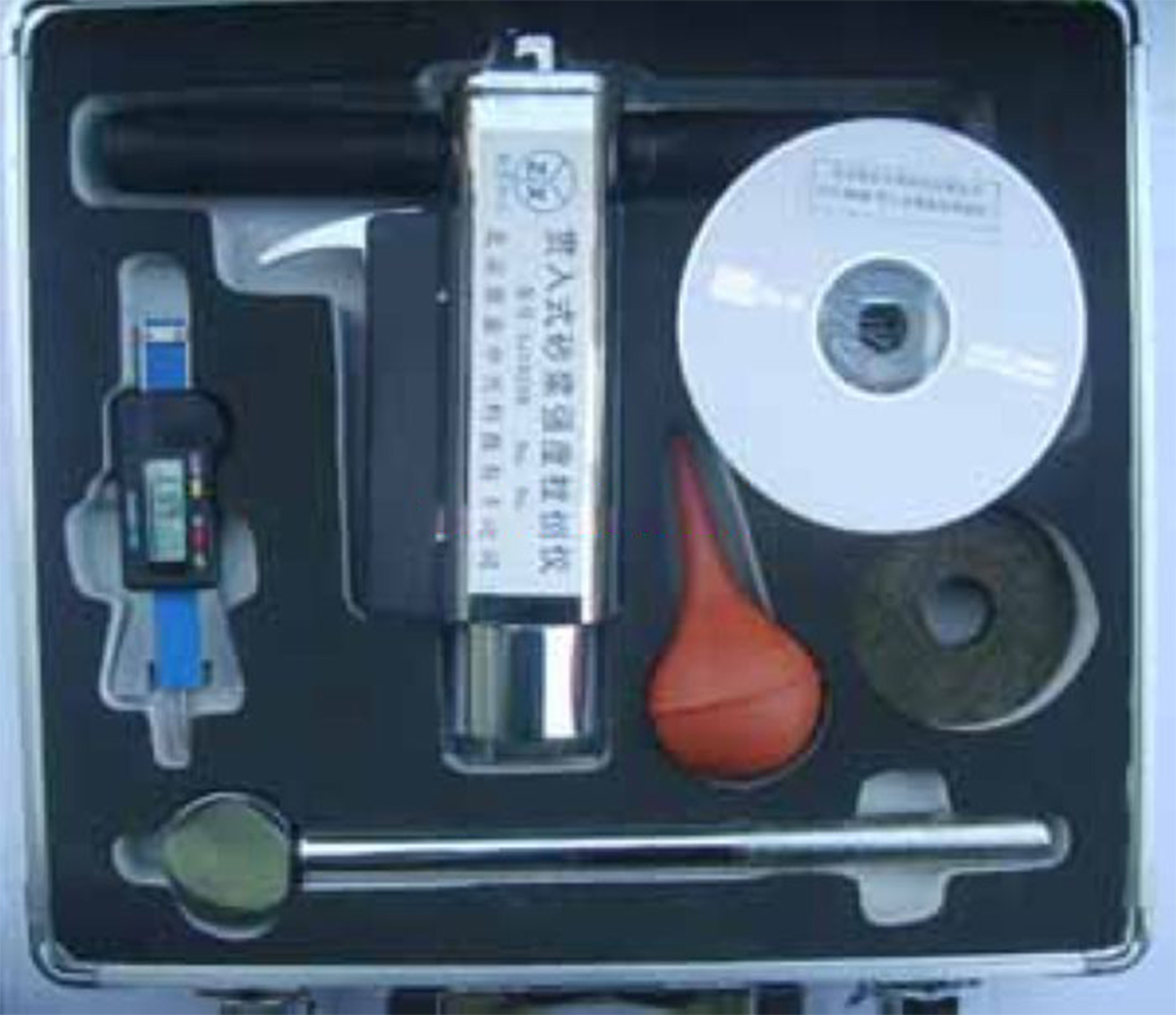

1、SJY800B型貫入式砂漿強度檢測儀是由一個負載壓縮彈簧驅動一根特制測釘貫入砌體灰縫的砂漿內，根據測釘貫入深度和材料的抗壓強度成負相關這一基本原理研制而成的，該儀器在定期檢定時應在彈簧壓力試驗機上進行。
2、貫入儀把手按左右手把持方向，若能將把手螺紋加工成正反絲，將更便于操作。
3、測釘座能否改進一下，即便于測釘插入，固定，又利于測釘拔出。另外用于固定測釘?shù)男“馐痔?，容易丟失。
4、如能像回彈儀一樣，工作彈簧分為拉簧和壓簧就更好了。
5、貫入深度的測量最好能在貫入儀上直接讀數顯示，利用貫入深度測量表，讀數既不方便，也不準確。且相同測點每次讀數都不一樣，特別對低標號的易松動的砂漿層，每次讀數誤差更大。
6、對貫入儀及其配件的校驗應分清檢定和日常校準的不同。
7、測釘外露長度的校驗：對儀器的校驗不等于對每個部件的校驗，且測釘不是一枚。對測釘?shù)闹睆秸`差及釘尖的幾何特征有何要求？若無要求，對檢測結果有無影響？在工藝條件一定的情況下，對測釘應檢驗什么？這些規程中均沒有交待清楚。

三、檢測試驗環節問題
（一）實驗方法
1、試塊的制作及試驗
互相對應的貫入試驗試塊和抗壓強度試塊采用統一強度等級，統一制作，相同條件養護和相同齡期養護。所研究的砂漿種類有：水泥砂漿、混合砂漿及粉煤灰砂漿，砂漿強度等級為M0.4～M15，齡期為28d～365d。
2、貫入試驗
將不同強度，不同齡期的砂漿試塊以6塊為1組進行貫入試驗，并分析其離散性后計算貫入深度的平均值。
3、強度試驗
將與貫入試驗對應的另一組試塊也以6塊為1組，在壓力試驗機上進行抗壓試驗，分析其離散性計算其平均值。
4、測強曲線的建立
典型的3種公式對抗壓強度隨貫入深度的變化關系進行了回歸，其公式分別為：
F =AmB                              (1)
F =AeBm                             (2)
F =AaBm                             (3)
式中A 、B 為系數，m為貫入深度。
砂漿種類分別為：水泥砂漿、混合砂漿和粉煤灰砂漿。

（二）實驗結果
計算結果表明，采用(1)式對數據進行回歸可以較好的符合工程實際。對于不同種類砂漿,其強度隨貫入深度變化的回歸方程分別為：對于混合砂漿其回歸公式為：
F =21.195m- 1. 01446                  (4)
對于水泥砂漿其回歸公式為:
F =35.300m- 1. 49536                  (5)
外加劑條件下混合砂漿的回歸式為:
F =20.20472m-1. 01232                 (6)

四、采用貫入法檢測砂漿強度在實際操作中應注意以下幾點：
1.測區應選擇在承重墻上，且為正面墻。
2.測點應在水平灰縫上均勻分布，避開砂漿松動及不飽滿處。
3.貫入儀扁頭應對準灰縫中間，且垂直被測砌體灰縫砂漿的表面。
4.測釘拔出后，測孔中的粉塵應吹干凈。在測量貫入深度時，測量表應垂直被測砌體灰縫砂漿的表面。

五、結束語
在工程實踐中，通過大量的檢測試驗，筆者認為貫入法檢測砌體砂漿抗壓強度方便、省力、快捷，對砌體無損傷。作為工程檢測人員，應繼續加大對砌體砂漿的研究力度，逐步建立和完善地方專用曲線，使得此項檢測技術有更大的應用余地和更好的發展空間。
