該煙囪原建于2018年，2019年投入使用，為一座單筒式磚混結構煙囪。建筑結構圖紙齊全，選自標準圖集《04G211磚煙囪》60/3.0-0.35-400型磚煙囪。

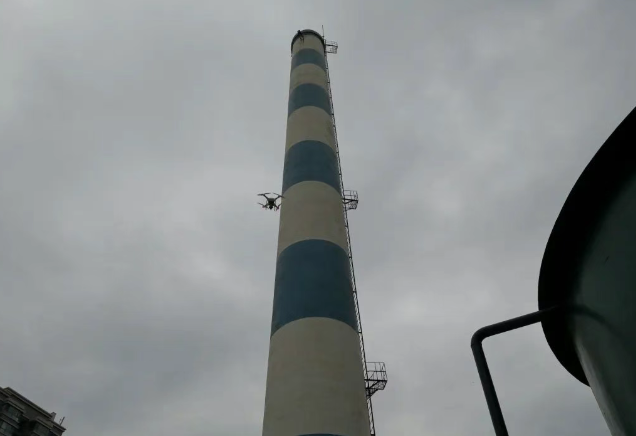

筒體結構采用MU10燒結普通磚+M5混合砂漿砌筑，煙囪總高60m，北側外立面上設置有預埋式鋼爬梯和圓鋼防雷接地，25.00m處設置監測環形鋼平臺。

2.1現狀情況調查

通過對現場調查，并結合委托方提供的信息，該煙囪于2020年3月筒身出現裂縫，業主于2020年4月委托第三方進行裂縫檢測，并對煙囪筒身進行了加固。

2020年7月31日開始業主對該煙囪進行定期監測，發現裂縫仍在繼續發展，本次檢測時煙囪處于正常使用狀態。

2.2 確定檢測方案

鑒于目前該煙囪處于正常使用狀態，且在已加固后裂縫仍處于增加狀態下，從以下幾個方面進行檢測：

①勘察資料、設計圖紙、施工資料、使用過程資料、加固資料及其他資料調查；

②對煙囪高度，底（頂）徑截面尺寸，煙囪壁厚，砌塊類型，內襯及隔熱層截面尺寸等與原設計進行復核；

③煙囪變形測量；

 ④筒體砌筑材料強度檢測；

⑤筒體加固質量檢測；

⑥筒體損傷調查；

⑦承載力計算。

  ①資料調查；

 ②建筑結構布置復核；

  ③變形測量；

  ④主體結構材料強度檢測；

  ⑤筒身加固質量檢測；

  ⑥煙囪損狀況檢測；

  ⑦承載力計算。

本次檢測煙囪為一座單筒式磚混結構煙囪。該煙囪于2020年3月筒身出現裂縫，業主于2020年4月委托第三方進行裂縫檢測，檢測完畢后進行了加固。

該煙囪自建成以來該地區未曾發生地震，筒身也未受到撞擊等情況，檢測時受檢煙囪處于正常使用狀態。

根據委托方提供的2020年4月4日至2020年10月3日煙囪垂直度觀測數據表顯示，受檢煙囪整體向西南方向逐漸傾斜，11月8日業主委托單位對燒結煙囪垂直度觀測數據為：煙囪向西南方向偏移54.2mm。

現場對該煙囪進行了完損狀況檢測，煙囪東面及西面筒體多處開裂，筒體內襯多處腳手架孔未封堵，局部灰縫不飽滿。

根據委托方提供的2020年4月4日至2020年10月3日及11月6日監測煙囪裂縫檢測數據顯示，受檢煙囪裂縫長度和數量逐漸增加，且該煙囪東側、南側及西側距離60m范圍內有設備、建筑物和作業人員活動，存在一定的安全隱患。

（2）建議的加固方案應委托由有資質的設計與施工單位進行加固設計施工。
